    ZX8536高速精密LCR表

    產品簡介: ZX8536高速精密LCR表. . .
    簡要說明 / INSTRUCTIONS

    ZX8536精密LCR表:可靈活應用于研究開發到產線等
    領域,追求高性價比的LCR測試儀。特別適合各種高速測試機臺。

    性能特點 / PERFORMANCE

    ● 高精度 基本精度0.05%
    ● 高速:高達1ms的ADC時間
    ● 寬頻:4Hz~8MHz的測量頻率
    ● 接觸檢查功能
    ● 簡體中文、英文操作語言
    ● 繪圖掃描、開路、短路、負載校正等等功能
    ● 進行測試數據、測試條件保存(U盤或內部)
    ● 繪圖掃描圖像直接拷屏到U盤功能
    ● 加強的測試端保護功能
    ● USB、GPIB(選件)、RS232、LAN(選件)等上位機連接接口
    ● Handler接口可選裝DB37(兼容*3536)或CN36
    (兼容*4980A)

    技術參數 / PARAMETER
    型號 ZX8536
    測試頻率 4Hz~8MHz,
    測試參數 Z, Y, θ, X, G, B, Q, Rdc(直流電阻),Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ), σ, ε
    測量量程 100 mΩ~100 MΩ, 10檔量程(所有參數由Z規定)
    顯示范圍 Z: 0.00 m~9.99999 GΩ, Y: 0.000 n~9.99999 GS, θ: ± (0.000°~999.999°), Q: ± (0.00~9999.99), Rdc: ± (0.00 m~9.99999
    GΩ), D: ± (0.00000~9.99999), Δ%: ± (0.000 %~999.999 %)等

    基本精度 Z: 0.05 % rdg. θ: 0.03°(代表值,精度保證范圍:1mΩ~200MΩ)
    測量信號電平[V模式, CV模式]的[通常模式] 4 Hz~1.0000 MHz: 10 mV~5 V (*大50 mA)
    1.0001 MHz~8 MHz: 10 mV~1 V (*大10 mA)
    [V模式, CV模式]的[低Z高精度模式] 4 Hz~1.0000 MHz: 10 mV~1 V (*大100 mA)
    [CC模式]的[通常模式] 4 Hz~1.0000 MHz: 10 μA~50 mA (*大5 V)
    1.0001 MHz~8 MHz: 10 μA~10 mA (*大1 V)

    [CC模式]的[低Z高精度模式] 4 Hz~1.0000 MHz: 10 μA~100 mA (*大1 V)
    [直流電阻測量]: 1 V固定

    DC偏壓 發生范圍:DC電壓0~5 V (低Z高精度模式時0 ~1 V)
    輸出阻抗 通常模式:100 Ω, 低Z高精度模式: 10 Ω
    顯示 彩色TFT 7英寸液晶屏
    功能 比較器、BIN測量(2個項目10種分類),觸發功能、開路·短路補償、接觸檢查、面板保存·讀取功能、存儲功能
    比較器 十檔分選,BIN0~BIN9、NG、AUX
    PASS、HI、LOW(PASS/FAIL LED顯示)

    接口 RS232C、UsbHost、USB Device、Handler、GPIB(選件)
    接口 EXT I/O (處理器), /USB/U盤/LAN/GP-IB/RS-232C
    電源 AC 100~240 V, 50/60 Hz, 50 VA max
    體積及重量 400W x 132H x 305D mm, 6kg



    企業優勢 / ADVANTAGE

    用權威說話
    品質保證值得信賴

    以“工匠精神,讓測試更精準”為理念,讓“致新精密”成為
    測試測量領域用戶的優選品牌

    榮獲高新技術企業等各類認證

    注重創新放心選擇

    擁有發明專利及多項實用新型專利

    我們以“工匠精神,讓測試更精準”為理念,堅持產品的精益求精 ,持續為客戶創造價值,不斷努力,讓“致新精密”成為測試測量領域用戶的優選品牌。

    訂購信息 / ORDER

    ● ZX8536:4Hz~8MHz精密LCR表

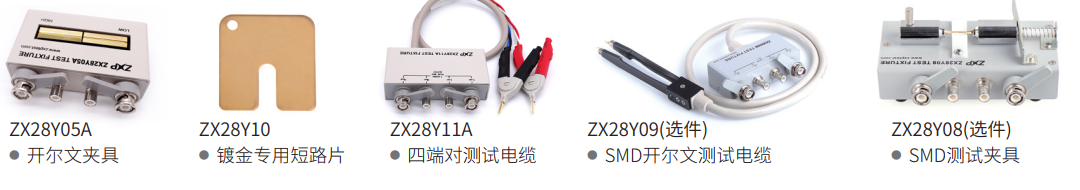

    主要附件 / ENCLOSURE

    微信截圖_20230822142205

    其他信息 / OTHERS

    微信截圖_20230822142237
