ZX9320/ZX9310系列絕緣耐壓測試儀是常州致新新推出的一款小功率經濟型智能絕緣耐壓測試儀器。體積小、重量輕，超高性價比，適合簡易高壓測試應用。該系列產品可廣泛應用于變壓器、元器件、電氣設備等的安全性能檢查。
●4.3”TFT-LCD，可完整呈現測試結果，提高判讀效率
●列表掃描顯示，可一屏顯示多步測試結果
●鍵盤鎖功能，保護記憶組數據，關機自動保存測試條件，下次無需重新設定
●可存儲100個測試步驟，4種測試模式可任意組合
●電流底數清零功能
●電弧偵測功能(兼容ZX9501)
●直流耐壓測試具有直流高壓快速放電功能，避免被測物上殘余電壓造成人員觸電危險
●防電墻技術隨時偵測回路，杜絕觸電傷害，保障人員安全(兼容ZX9501)
●電壓上升時間、測試時間、下降時間，999.9秒內可任意設定。針對絕緣電阻可任意設定測試等待時間
●配置PLC接口，方便組件自動化測試系統
型號 | ZX9310 | ZX9310A | ZX9310B | ZX9320 | ZX9320A | ZX9320B | |
耐壓測試 | |||||||
AC | 0.05kV～5.00kV ±2% | ||||||
輸出電壓 | DC | 0.05～6.00kV ±2% | 0.05～6.00kV ±2% | ------ | 0.05～6.00kV ±2% | 0.05～6.00kV ±2% | ------ |
電壓調整率 | ≤(1.0%+10V)(額定功率) | ||||||
電流測試范圍 | AC | 0～10.00mA | 0～10.00mA | 0～10.00mA | 0～20.00mA | 0～20.00mA | 0～20.00mA |
DC | 0～5.00mA | 0～5.00mA | ------ | 0～10.00mA | 0～10.00mA | ------ | |
測試精度 | ±(5.0%讀數+5個字) | ||||||
快速放電 | 測試結束后自動放電(DCW) | ------ | 測試結束后自動放電(DCW) | ------ | |||
絕緣電阻測試 | |||||||
輸出電壓 | 0.05～1.00kV ±2% | ------ | ------ | 0.05～1.00kV ±2% | ------ | ------ | |
電阻測試范圍 | 0.1～10GΩ | ------ | ------ | 0.1～10GΩ | ------ | ------ | |
電阻測試精度 |
50V～1000V | 0.1～999MΩ ±10% | ------ | ------ | 0.1～999MΩ ±10% | ------ | |
1.00～10GΩ ±20% | ------ | ------ | 1.00～10GΩ ±20% | ------ | ------ | ||
放電功能 | 測試結束后自動 放電(DCW) | ------ | ------ | 測試結束后自動 放電(DCW) | ------ | ------ | |
電弧偵測 | |||||||
測量范圍 | AC | 1～9級(出廠默認為5) (對應電流：20mA,18mA,16 mA, 14 mA, 12 mA, 10 mA, 7.7 mA, 5.5 mA, 2.8 mA) | |||||
DC | 1～9級 | ------ | 1～9級 | ------ | |||
一般參數 | |||||||
存儲器 | 120組，每組100步 | ||||||
電壓上升時間 | 0.1s～999.9s | ||||||
電壓跌落時間 | 0.1s～999.9s | ||||||
電壓等待時間 | 0.2s～999.9s | 0.2s～999.9s | |||||
測試時間設定 | 0.2s～999.9s | ||||||
接口 | |||||||
標配 | HANDLER、RS232、USBHOST(U盤接口) | ||||||
尺寸(WxHxD) | 310x110x415mm | ||||||
重量 | 15.5Kg | ||||||
以“工匠精神，讓測試更精準”為理念，讓“致新精密”成為
測試測量領域用戶的優選品牌
我們以“工匠精神，讓測試更精準”為理念，堅持產品的精益求精 ，持續為客戶創造價值，不斷努力，讓“致新精密”成為測試測量領域用戶的優選品牌。
●ZX9320:交直流絕緣耐壓測試儀，***大交流電流20mA
●ZX9320A:交直流耐壓測試儀，***大交流電流20mA
●ZX9320B:交流耐壓測試儀，***大交流電流20mA
●ZX9310:交直流絕緣耐壓測試儀，***大交流電流10mA
●ZX9310A:交直流耐壓測試儀，***大交流電流10mA
●ZX9310B:交流耐壓測試儀，***大交流電流10mA
●ZX9320S-4:交直流絕緣耐壓測試儀，***大交流電流20mA，帶4通道掃描接口
●ZX9320S-2:交直流絕緣耐壓測試儀，***大交流電流20mA，帶2通道掃描接口
***的量測技術
電弧偵測技術
電弧是一個物理現象，常州致新精密電子經過大量的統計和客戶統計數據的反饋，將此物理現象進行了量化，使之成為可以量測的物理量。一般高阻抗電弧與電暈產生的高頻脈沖，其頻率在30kHz與1MHz之間的范圍內變動，而且持續的時間可能很短。這些脈沖常常持續不足10μs，常規的電流檢測電路是無法檢測這些脈沖的。

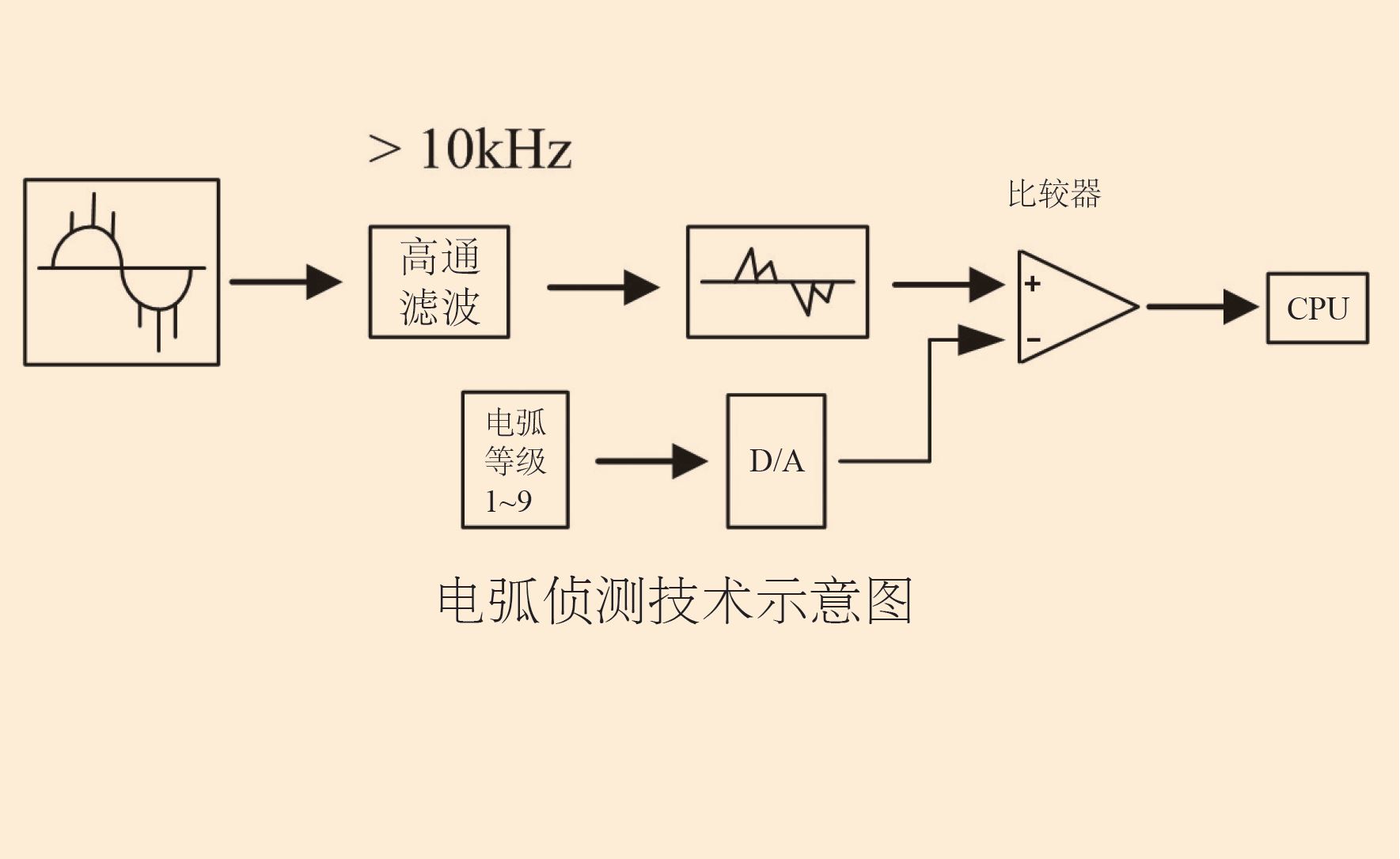

常州致新精密電子的耐壓儀中有一個專門的電弧偵測電路(如圖所示)，
它通過一個10kHz以上頻率響應的高通濾波器將大于10kHz以上的高頻脈沖信號輸入一比較器，然后和儀器內部的一個電弧靈敏度調節器所產生的資料作比對，以判斷所測產品是否能通過設定的電弧等級(或電弧電流值)。
***的量測技術
電弧偵測技術
電弧是一個物理現象，常州致新精密電子經過大量的統計和客戶統計數據的反饋，將此物理現象進行了量化，使之成為可以量測的物理量。一般高阻抗電弧與電暈產生的高頻脈沖，其頻率在30kHz與1MHz之間的范圍內變動，而且持續的時間可能很短。這些脈沖常常持續不足10μs，常規的電流檢測電路是無法檢測這些脈沖的。

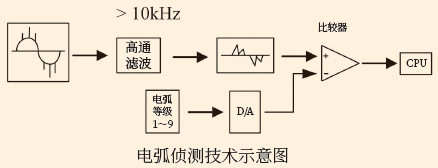

常州致新精密電子的耐壓儀中有一個專門的電弧偵測電路(如圖所示)，
它通過一個10kHz以上頻率響應的高通濾波器將大于10kHz以上的高頻脈沖信號輸入一比較器，然后和儀器內部的一個電弧靈敏度調節器所產生的資料作比對，以判斷所測產品是否能通過設定的電弧等級(或電弧電流值)。
