ZX5544S系列直流電阻測試儀采用彩色LCD顯
示，其1uΩ-3.5MΩ的測量范圍、0.02%的基本精
度，可以用于電感、扼流圈、變壓器、線束、保
險絲、加熱器、馬達、繼電器、導電橡膠等電阻
的測試。ZX5544S***多可支持24路掃描。該系列
儀器配有RS232C、RS485、USBTMC、USBCDC、
USBHID等通訊接口和HANDLER I/O分選接口，特
別適合應用于自動化測試設備中。
● 0.02%的基本測試精度，***小分辨率1uΩ，***
大測試電流300mA
● 可測量范圍1 uΩ-3.5MΩ
● 測試速度***快可達20ms/次
● 比較器功能，OK/NG LED燈指示、Handler接
口兼容*3544（DB37）
● 鍵盤鎖定功能，測試條件自動保存功能，下次
開機自動調用
● 帶溫度測量功能，可定制溫度補償功能
● 自帶RS485接口，支持標準的MODBUS通訊協
議，方便與PLC進行編程通訊
● ***技術：USB虛擬鍵盤技術，無需安裝USB
驅動和電腦軟件，可直接上傳數據到電腦。
| 型號 | ZX5544S-12CH | ZX5544S-24CH |
| 測試信號 | 直流(DC) | |
| 測試參數 | 直流電阻(DCR)，溫度(T) | |
| 基本準確度 | 0.02% ± 5個字 | |
| 測試速度 | 快速：20ms中速：100ms 慢速：400ms | |
| 量程方式 | 自動，保持 | |
| 觸發方式 | 內部，手動，外部，總線 | |
| 測試電流 | 300mA/300mA/30mA/10mA/1mA/1mA/100uA/5uA/500nA | |
| 測試量程 | 30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ/30kΩ/300kΩ/3MΩ | |
| 開路端口電壓 | ***大DC 5.5V | |
| 溫度測量 | -10℃ – 99.9 ℃，基本精度: ±0.50℃(和溫度探頭ZX_T001的組合精 度) 測試速度：2s/次 | |
| 比較器 | OK,NG(或定制多檔分選信號) | |
| 接口 | RS232C,USB DEVICE, USB HOST, HANDLER I/O | |
| 掃描器 | 自帶12路掃描器 | 自帶24路掃描器 |
| 存儲器 | 內部50組，外部U盤500組 | |
| 溫度濕度 | 0℃ -40℃，相對濕度≤75% | |
| 電源要求 | 電壓：100-120Vac 或 198Vac-242Vac | |
| 頻率:46-64Hz，功率大于50VA | ||
| 體積(W*H*D) | 215mm*87mm*250mm(凈尺寸，不帶護套) | |
| 重量 | 3.2KG | |

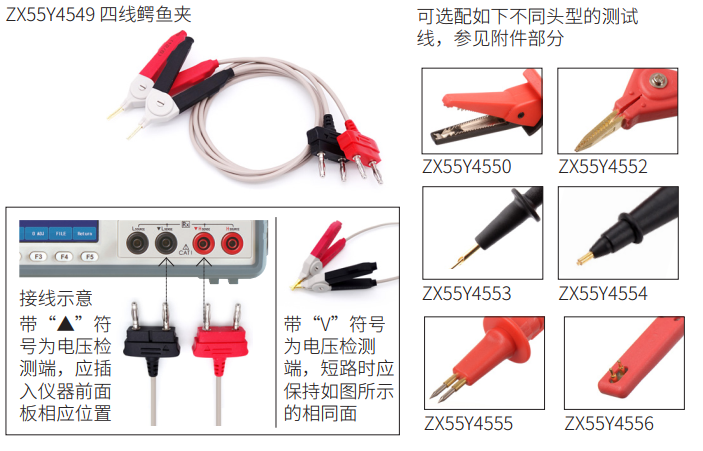

| 附件 | 說明書*1，電源線*1,測試線*1 | |
以“工匠精神，讓測試更精準”為理念，讓“致新精密”成為
測試測量領域用戶的優選品牌
我們以“工匠精神，讓測試更精準”為理念，堅持產品的精益求精 ，持續為客戶創造價值，不斷努力，讓“致新精密”成為測試測量領域用戶的優選品牌。
● ZX5544S-12CH: 測量范圍1 uΩ-3.5MΩ，帶溫
度測量功能，帶12路掃描功能
● ZX5544S-24CH: 測量范圍1 uΩ-3.5MΩ，帶溫
度測量功能，帶24路掃描功能
