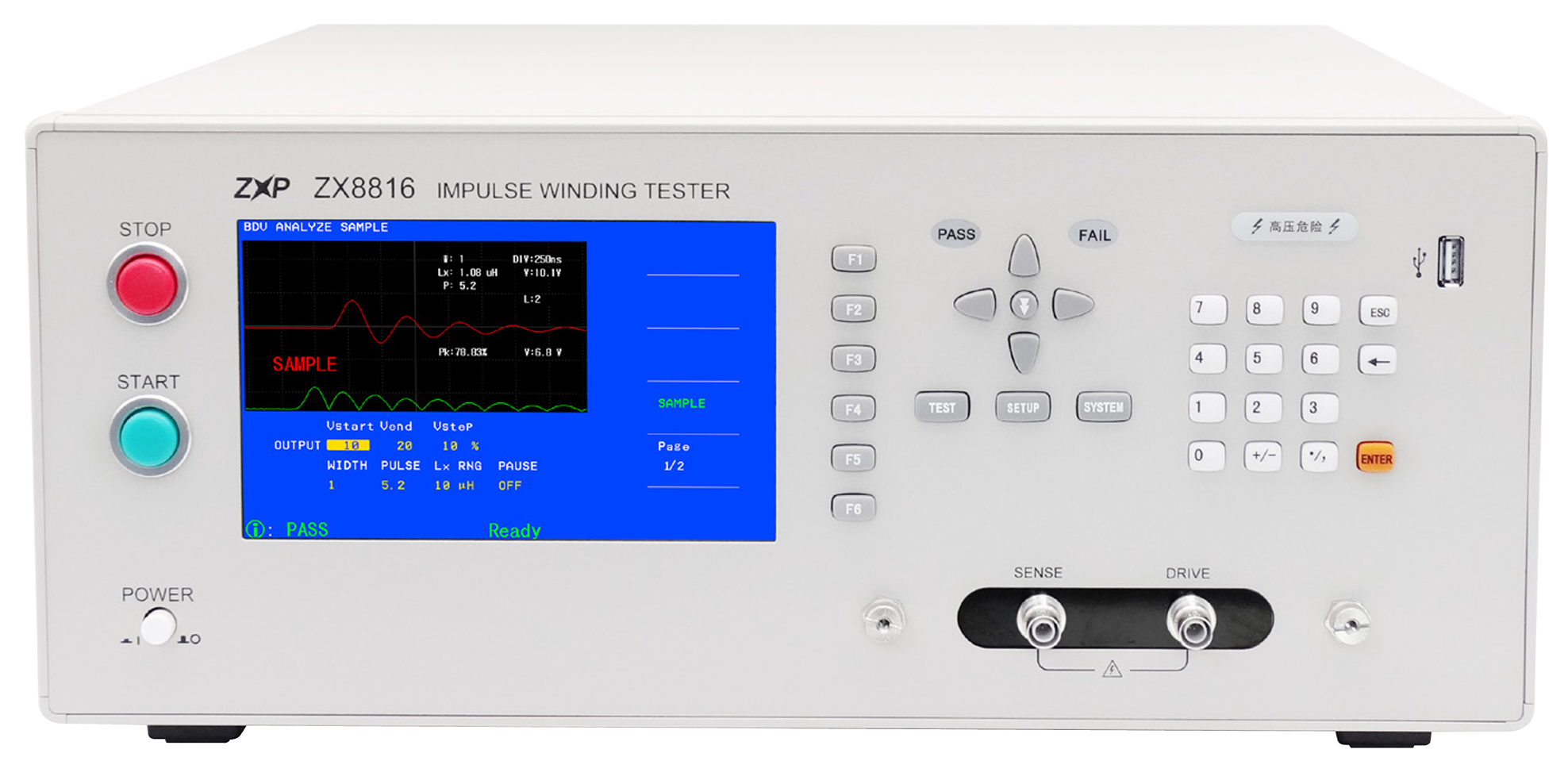

脈沖式線圈測試儀

ZX8816低感量脈沖線圈測試

產品簡介： ZX8816擁有1000Vdc脈沖電壓與200MHz高速采樣率，可測試0.1uH~100uH范圍感量產品，具有波形面積比較、波形面積差比較、波形顫動偵測、波形二次微分偵測、波峰降比偵測及自諧振共振波面. . .

立即聯系我們

0519-86585866

簡要說明 / INSTRUCTIONS

ZX8816擁有1000Vdc脈沖電壓與200MHz高速采樣率，可測試0.1uH~100uH范圍感量產品，具有波形面積比較、波形面積差比較、波形顫動偵測、波形二次微分偵測、波峰降比偵測及自諧振共振波面積比等判定功能，可有效檢測線圈自體絕緣不良，能滿足大部分功率電感測試需求。

性能特點 / PERFORMANCE

脈沖電壓范圍 10V ~ 1000V，0.25V測量解析度

高速采樣測試，***快18ms

具有接觸檢查功能

自動電感測試檔位選擇功能

四端測量功能，施加到電感上的電壓更準確

具有電感差異電壓補償功能

脈沖測試高取樣率(200MHz), 10 bits

崩潰電壓分析功能(BDV)

中英文操作界面

U盤存儲振蕩波形功能

設置條件自動保存，下次開機自動調用

技術參數 / PARAMETER

型號	ZX8816
基本參數
電壓峰值	10V ~ 1000V
測試電感范圍	0.1uH ~ 100 uH
電壓精度	±(1% *設定電壓 + 2.0 V)
采樣率	10bits, 200MHz
采樣檔位	8檔:0,1,2,3,4,5,6,7
脈沖數	測試脈沖數：1 ~ 32；激勵脈沖數：0 ~ 9
波形顯示范圍	512*256點
偵測模式	波形面積比較、波形面積差比較、波形顫動偵測、波形二次微分偵測、波峰降比偵測及自諧振共振波面積比
測試速度	***快18ms(Pulse = 1.0,自體諧振關閉時)
分選指示	合格/不合格報警(蜂鳴器和LED指示)
接口

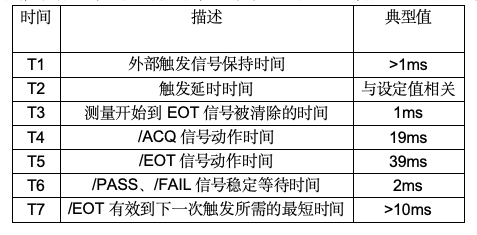

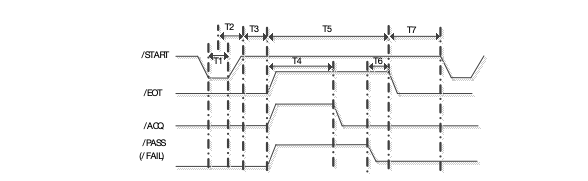

接口	RS232, HANDLER接口
電源及尺寸
功耗	空載： < 150W 帶載： < 1000W
電源	100 ~ 240 VAC， 50/60 Hz
尺寸(WHD)	430mm* 180mm**500mm
重量	28 kg

企業優勢 / ADVANTAGE

用權威說話
品質保證值得信賴

以“工匠精神，讓測試更精準”為理念，讓“致新精密”成為
測試測量領域用戶的優選品牌

榮獲高新技術企業等各類認證

注重創新放心選擇

擁有發明專利及多項實用新型專利

我們以“工匠精神，讓測試更精準”為理念，堅持產品的精益求精，持續為客戶創造價值，不斷努力，讓“致新精密”成為測試測量領域用戶的優選品牌。

訂購信息 / ORDER

ZX8816: 小電感脈沖線圈測試儀

主要附件 / ENCLOSURE

主要測試原理

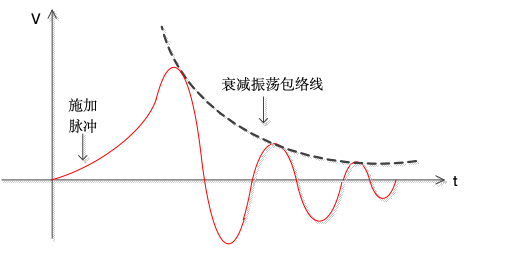

電感脈沖線圈測試儀是在不損壞被測件的條件下測試其電氣性能。儀器能在短暫的瞬間判別線圈的品質。測量時將與標準線圈測試時同樣的脈沖通過電容器放電施加于被測線圈，由于線圈電感量和Q致的存在，將響應一個對應與該放電脈沖的電壓衰減波形。比較該衰減波形的某些特征，可以檢測線圈匝間和層間短路及圈數和磁性材料的差異，通過施加一個高壓脈沖，根據波形出現的顫動量和二次微分來判斷被測電感是否存在絕緣不良。

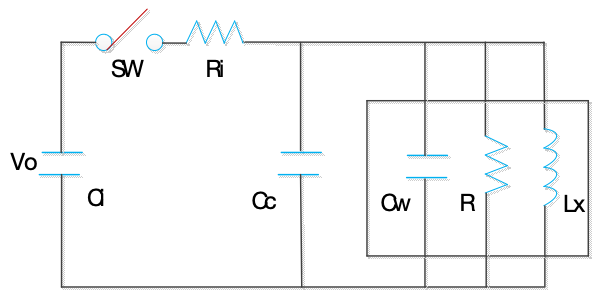

Vo: 儀器內部電壓

Ri: 儀器內部電阻

Ci：儀器內部電容

Cc: 儀器內部諧振電容

Cw: 繞線元件的雜散/寄生電容

R: 繞線元件的等效并聯電阻

Rp檢測

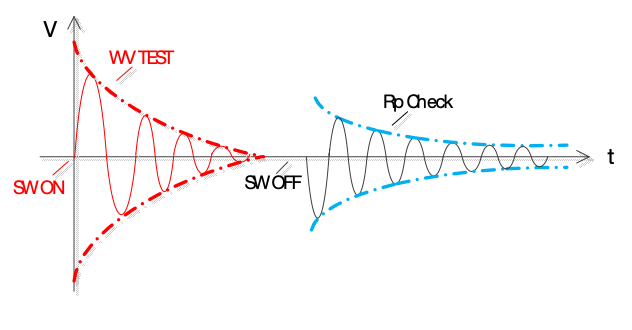

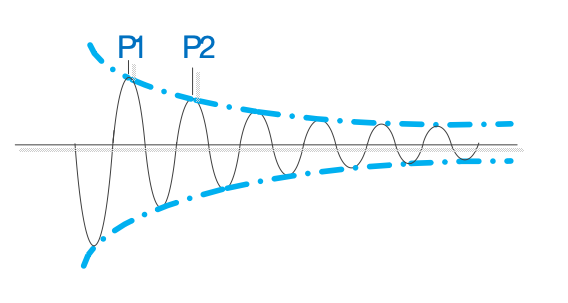

脈沖測試時，將開關SW閉合，電容器放電施加電壓于被測線圈。脈沖測試結束后，將開關SW開路，此時儀器檢測自體諧振波形。儀器通過比較自體諧振波形中***個正向波峰的峰值與第二個正向波峰的峰值的衰減速度及比例差異來檢測出異常產品。波峰比的值越大表示Rp的值也越大，相對的Q值也會比較高。

波形判定模式

1. 波形面積比較(Area Size)

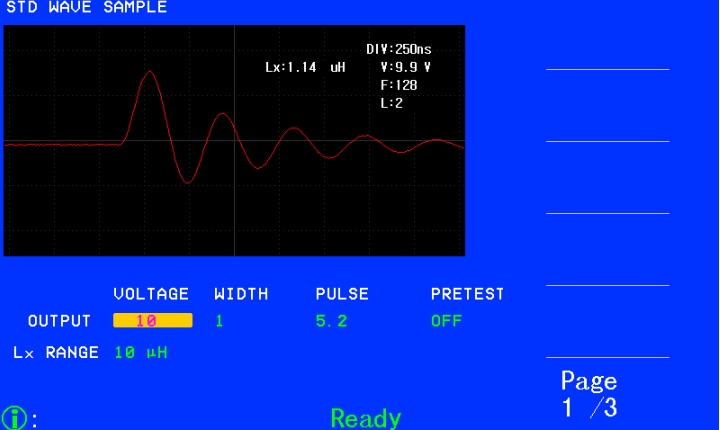

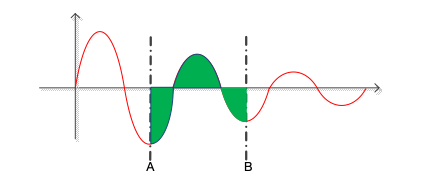

在任意指定的A~B區間內對被測線圈測試波形面積進行積分，并與標準波形在此區間內的面積進行比較，用這兩個波形面積的差異值與標準波形在此區間的面積的百分比作為判定依據，判定基準用百分比來設定。

波形面積近似的與能量損失成正比，所以可以使用面積比較方法來判斷線圈中的能量損耗，有效的檢測線圈層間和匝間短路。

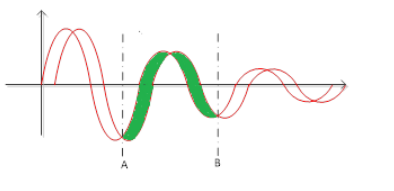

2. 波形面積差比較(Differential Area)

在任意指定A~B 區間內對被測線圈測試波形和標準波形的Y 軸方向的差異值進行計算(積分計算的結果為A~B 區間內的陰影部分)和標準波形在此區間的面積比較，基準用百分比來設定。

3. 波形顫動檢測(Flutter Detection)

在任意指定A~B 區間內對波形進行一階微分，計算出波形的總放電量，再與標準波形的總放電量進行比較

4. 波形放電量二次微分檢測(Laplacian Value)

在任意指定A~B 區間內對波形進行二階微分，與標準波形對應區間內的二次微分進行比較，可以檢測出因電氣放電或電極焊接不良引起波形快速變化的現象。

5. 波峰比檢測(Peak Ratio)

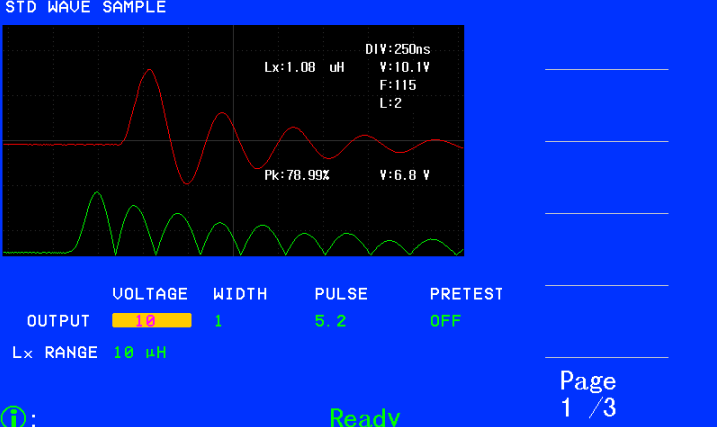

在崩潰電壓分析(BDV)模式下，用待測物自體諧振波形的第二個正向波峰的峰值與***個正向波峰的峰值計算波峰比。利用波峰比可評價被測件是否過度劣化。

6. 波峰降比檢測(△Peak Ratio)

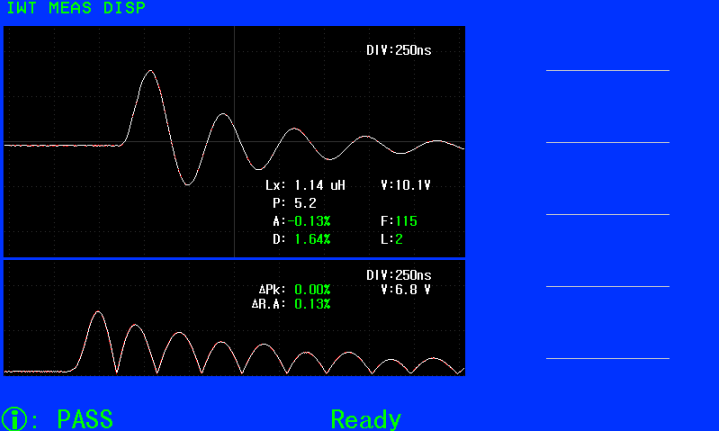

在脈沖測試(IWT)模式下，將被測物自體諧振波形的第二個正向波峰的峰值與***個正向波峰的峰值計算波峰比，并將該波峰比與標準品的波峰比進行比較。如果被測件與樣品的波峰比相同，則△Peak Ratio將會等于0%。△Peak Ratio為被測件與標準品的波峰比差所占樣品的波峰下降比的比例。公式如下：

波峰差異比是并聯電阻所造成能量衰減的差異，所以可以利用波峰差異比來判定并聯電阻Rp是否異常。

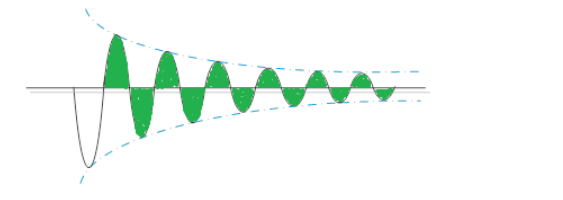

7. 共振面積比較(△Resonant Area)

在脈沖測試(IWT)模式下，開關SW1斷開后，被測件所產生的自體諧振波形與標準樣品的自體諧振波形總面積進行比較。如果待測物的線圈絕緣與標準品接近，則共振面積應該與標準品面積接近；如果待測物的線圈絕緣不良，則共振波形會快速衰減，共振面積也會相對較小。

應用領域 / APPLICATION

低感量線圈

貼片功率電感

AI GPU顯卡功率電感測試

T-CORE+熱壓大電流一體成型電感

應用案例 / CASES

1. 手工測試

本儀器不僅能測試小到0.1uH的電感，還可測試高達100uH的電感。相當于單臺匝間測試儀器就可以測量低感量和較高感量的電感匝間脈沖測試。電感產品開發設計階段可用該儀器進行產品性能評估。

2. 自動化測試

本儀器采用高速測量功能，測試速度可達18ms，同時采用雙同軸四線測量方式降低測試線長度的影響，可直接在匝間測試自動機上應用，為客戶自動化生產降本增效。

3. 崩潰電壓分析BDV

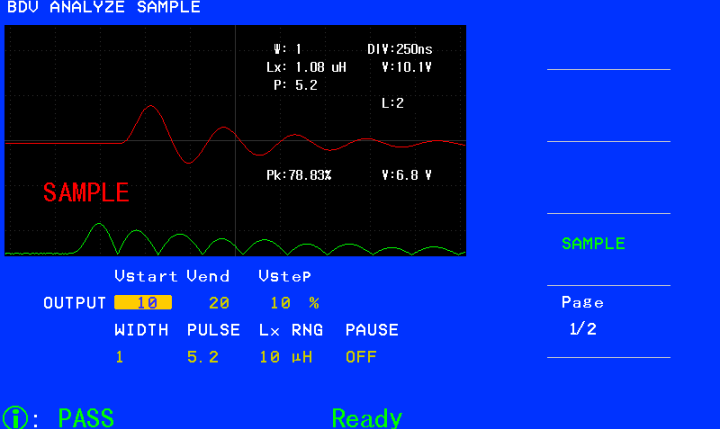

本儀器提供崩潰電壓分析功能，設定起始電壓與結束電壓及電壓上升比例，利用電壓上升過程波形面積比偵測、二次微分偵測及波峰比偵測來判定被測件的測試值是否超過設定值，測試出線圈可承受耐電壓的強度。根據這些功能，研究人員可以對產品進行分析與研究，針對線圈較弱的地方做改善。

其他信息 / OTHERS

特色技術

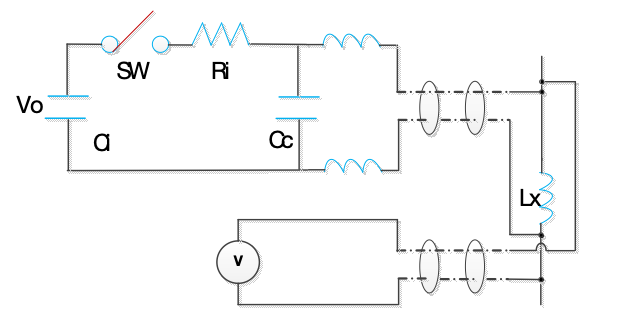

1. 四端測量技術

傳統的脈沖線圈匝間測試儀電壓檢測模塊檢測的是被測件與測試線上的電壓，而對于低電感被測物，測得的電壓值與實際被測物上的值有很大差異。為了解決施加電壓與被測物電壓的差異，本儀器采用了四端測量技術，減少了實測電壓值與被測物上實際電壓的差異，可達到理想的測試效果。

2. 接觸檢查

本儀器在高壓輸出前，先對測試端進行接觸檢查，檢測測試端是否夾有合適的電感。只有檢測到合適的電感，儀器才輸出高壓。這樣可以避免因接觸不良或開路使得內部以***大電壓輸出造成治具端探針打火，進而導致待測物收到損傷。這樣做可以延長探針使用壽命。

另外，本儀器可以測量被測物的電感值，可以剔除掉被測物電感值與標準件電感值差異較大的電感。

3. 電感自動量程

開始測試時，本儀器先進行電感測量，根據測得的電感值自動選擇合適的電感量程，使得被測電感在適當?shù)牟ㄐ蜗逻M(jìn)行對比測試。本測試儀可測試0.1uH~100uH的電感，可以滿足較小電感的匝間測試需求，也可以覆蓋大部分的較大電感的匝間測試需求。

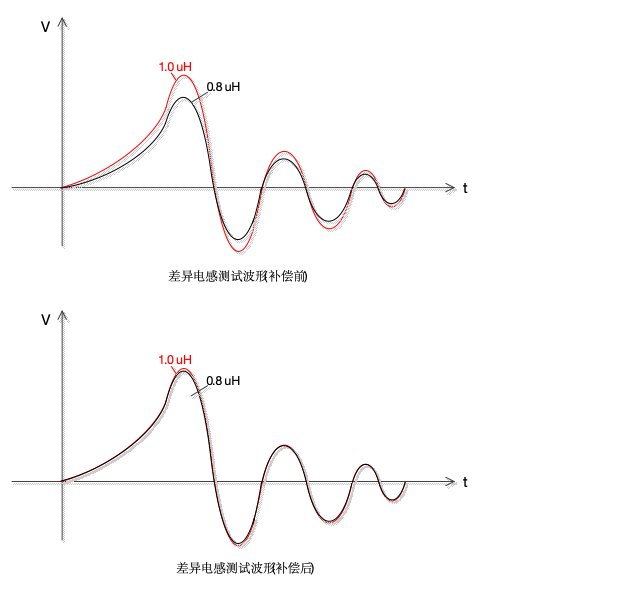

4. 電壓補償功能

在針對感量較大的電感進行測試時，測試線的等效感量相對較小，但在測量低感量時，低感量待測物(如0.5uH)會因測試線等效感量會影響被測物上實際電壓。過高的測試線阻抗會使得低感量測試時電壓分壓在測試線上，導致被測物上的電壓低于設定值而無法有效檢測出不良品。同時，根據通用的電感產品的規格書，電感值的***高誤差可達正負30%，因此在低感量測試應用時，會因待測物感量變化而造成電感兩端電壓差異更加明顯，導致波形面積判定失效或測試電壓未達到測試要求的電壓。因此，本儀器提供電壓補償功能，降低因感量差異造成電感上實際電壓的差異，從而降低誤判的可能性。
