常州市致新精密電子有限公司的新一代ZX9501系列耐壓測試儀采用800*480彩色液晶顯示屏，同時搭載主流高性能的32位ARM處理器，其輸出電壓的大小、輸出電壓的上升、下降時間、輸出電壓的頻率完全由MCU控制，能實時顯示擊穿電流值和電壓值，并具有軟體校準功能。
ZX9501絕緣耐壓測試儀可廣泛應用于電子元器件、家用電器、變壓器、儀器儀表、照明電器、電動工具、電熱器計算機、信息類整機的安規綜合測試儀。該系列儀器配備PLC接口、RS232C、USBHOST、并可選配RS485接口、GBIP接口，可方便地與PC進行數據通訊和遠程控制，以組建自動測試系統。
●中英文操作界面
●列表掃描功能，實現不同步驟、
不同條件測量結果一屏顯示
●鍵盤鎖定功能，關機自動保存測試條件，
下次無需重新設定
●開短路偵測功能(OSC)
●不良品聲光報警功能
●快速放電和電弧偵測功能
●人體防觸電保護功能(GFI)
●任意設定電壓上升時間，測試時間，電壓下降時間
●支持U盤和內部保存文件
●電流底數清零功能
●可通過U盤更新儀器軟件
型號 | ZX9501 | ZX9501S | ZX9501B | ZX9501C | ZX9502 | |
耐壓測試 | ||||||
輸出電壓 | AC | 0.05kV～5kV ±(1.0%讀數+5個字)（50Hz、60Hz可 選） | 0.05kV～10kV±(1.0%讀數+5個字)（50Hz、 60Hz可選） | |||
DC | 0.05kV～6kV ±(1.0%讀數+5個字) | ------ | 0.05kV～10kV±(1.0%讀數+5個字) | |||
電壓調整率 | ≤(1.0%+10V)(額定功率) | |||||
電流測試范圍 | AC | 0.1mA～30mA | 0.1mA～20mA | 0.1mA～20mA | ||
DC | 0.01mA～10mA | 0.01mA~5mA | ------ | 0.1mA～5mA | ||
測試精度 | ±(1.0%讀數+5個字) | ------ | ±(1.0%讀數+5個字) | |||
放電功能 | 測試結束后自動放電(DCW) | ------ | 測試結束后自動放電(DCW) | |||
絕緣電阻測試 | ||||||
輸出電壓 | 0.05kV～1kV ±(1.0%讀數+2V) | ------ | 0.05kV～1kV ±(1.0%讀數+2V) | |||
電阻測試范圍 | 0.1MΩ～10GΩ.(電流范圍在 10nA~10mA) | ------ | 0.1MΩ～10GΩ.(電流范圍在10nA~10mA) | |||
電阻測試精度 | 500V～1000V | 1MΩ～1GΩ±(5%讀數+5個字) | ------ | 1MΩ～1GΩ±(5%讀數+5個字) | ||
1GΩ～10GΩ±(10%讀數+5個字) | 1GΩ～10GΩ±(10%讀數+5個字) | |||||
50V～500V | 0.1MΩ～1GΩ±(10%讀數+5個字) | ------ | 0.1MΩ～1GΩ±(10%讀數+5個字) | |||
放電功能 | 測試結束后自動放電 | ------ | 測試結束后自動放電 | |||
電弧偵測 | ||||||
測量范圍 | AC | 1～9級(出廠默認為5) (對應電流：20mA,18mA,16 mA, 14 mA, 12 mA, 10 mA, 7.7 mA, 5.5 mA, 2.8 mA) | ||||
DC | 1～9級 | 1～9級 | ------ | 1～9級 | ||
一般參數 | ||||||
八路矩陣掃描器 | ------ | 有 | ------ | ------ | ||
存儲器 | 120組，每組100步 | |||||
電壓上升時間 | 0.1s～999s | |||||
電壓跌落時間 | 0.1s～999s | |||||
電壓等待時間 | 0.1s～99.9s(僅直流) | |||||
測試時間設定 | 0.3s～999s | |||||
接口 | ||||||
標配 | RS232、USB、HANDLER、REMOTEI/O | |||||
選件 | GPIB、SCAN | |||||
以“工匠精神，讓測試更精準”為理念，讓“致新精密”成為
測試測量領域用戶的優選品牌
我們以“工匠精神，讓測試更精準”為理念，堅持產品的精益求精 ，持續為客戶創造價值，不斷努力，讓“致新精密”成為測試測量領域用戶的優選品牌。
●ZX9501：交直流絕緣耐壓測試儀，***大交流電流30mA
●ZX9501S-8：帶8路掃描功能的交直流絕緣耐壓測試儀
●ZX9501S-16：帶16路掃描功能的交直流絕緣耐壓測試儀
●ZX9501B:交直流絕緣耐壓測試儀，***大交流電流20mA
●ZX9501C:交流耐壓測試儀，***大交流電流20mA
●ZX9501-40mA：交直流絕緣耐壓測試儀，***大交流電流40mA
●ZX9501-100mA：交直流絕緣耐壓測試儀，***大交流電流100mA
●ZX9501S-32：帶32路掃描功能的交直流絕緣耐壓測試儀
●ZX9501S-64：帶64路掃描功能的交直流絕緣耐壓測試儀
●ZX9501S-128：帶128路掃描功能的交直流絕緣耐壓測試儀
●ZX9502：交直流絕緣耐壓測試儀，***高交流電壓10KV,
***大交流電流20mA
特色功能

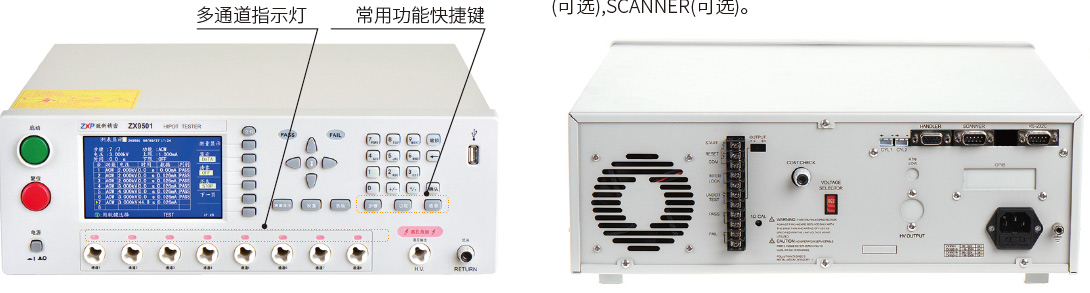

■具有眾多適用功能的儀器前面板
●多通道指示燈：指示每個通道當前定義為高壓輸出端(此時紅燈亮)還是低端(此時綠燈亮)。
●常用功能快捷鍵：按對應的快捷鍵，直接跳轉到對應內容的編輯處，提高編程效率。
●U盤接口：眾多產品設置文件，想存就存。
■具有豐富接口的儀器后面板
●PLC接口：柵欄式接線端子，實現與PLC的快速連接
●HANDLER接口：輸出PASS、FAIL信號，
START、RESET信號輸入
●CONTCHECK接口：接地檢測端口，檢測被測件是否良好接地
●CYLINDER接口：電磁閥接口，提供24V電源，可直接用來驅動電磁閥
●豐富的通訊接口：RS232C，GPIB（選件）
(可選),SCANNER(可選)。
***的量測技術

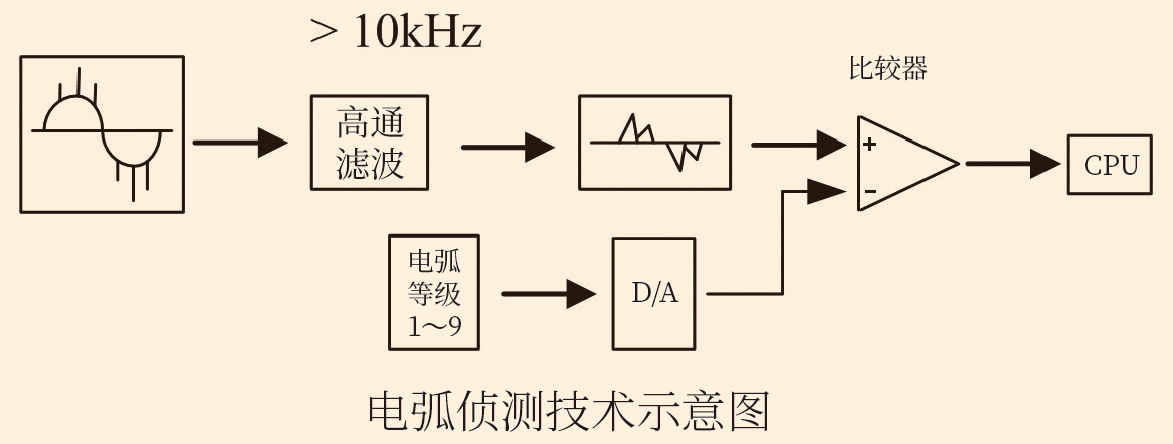

電弧偵測技術
電弧是一個物理現象，常州致新精密電子經過大量的統計和客戶統計數據的反饋，將此物理現象進行了量化，使之成為可以量測的物理量。一般高阻抗電弧與電暈產生的高頻脈沖，其頻率在30kHz與1MHz之間的范圍內變動，而且持續的時間可能很短。這些脈沖常常持續不足10μs，常規的電流檢測電路是無法檢測這些脈沖的。
常州致新精密電子的耐壓儀中有一個專門的電弧偵測電路(如圖所示)，它通過一個10kHz以上頻率響應的高通濾波器將大于10kHz以上的高頻脈沖信號輸入一比較器，然后和儀器內部的一個電弧靈敏度調節器所產生的資料作比對，以判斷所測產品是否能通過設定的電弧等級(或電弧電流值)。

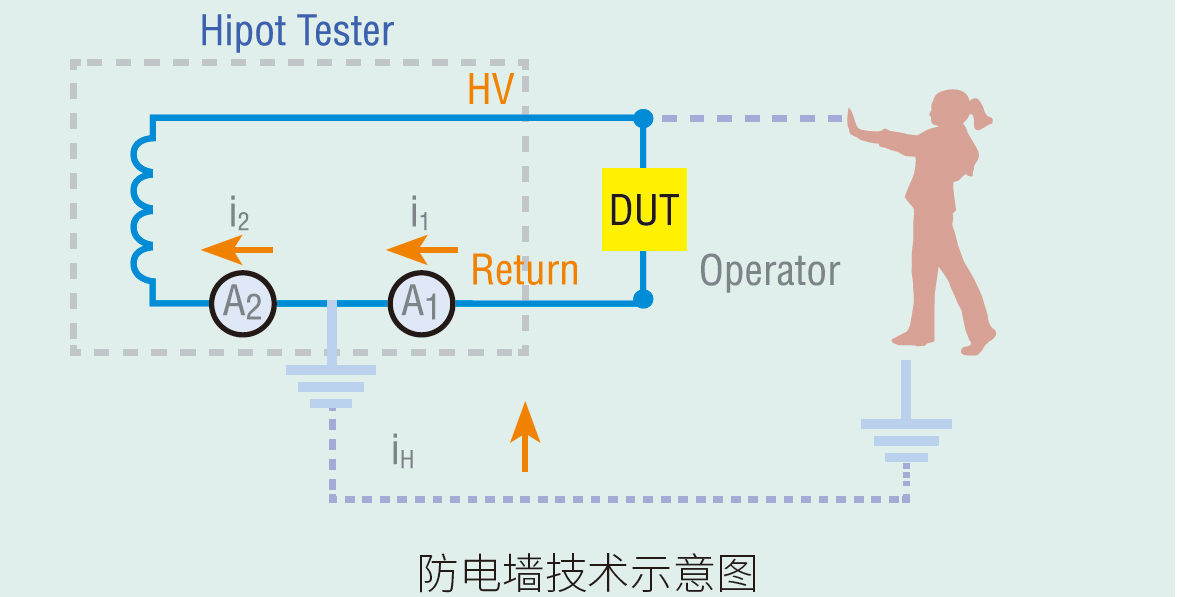

防電墻技術
常州致新ZX9501系列耐壓機具有GFI防電墻功能來保護測試人員(原理如圖所示)。在突發人體感電的情形下，GFI能立即切斷儀器的電壓輸出，保護操作員不受電氣傷害。GFI功能偵測從地端(EarthGND)流回的電流iH與低端電流iL，比較后若大于0.5mA，則會立即
列表掃描顯示
在多步測量時，傳統的耐壓儀往往只能看到當前的測試結果，客戶無法查看前面幾步的測試結果。ZX9501系列耐壓儀具有列表掃描顯示功能，客戶可以很方便地查看各步的測試結果，也可以很方便地比較被測件在不同測試條件下的測試結果。
●元器件：二極管、三極管、高壓硅堆、各種電子變壓器、接插件、高壓電容
●家用電器：電視機、電冰箱、空調、洗衣機、除濕機、電熱毯、充電器等
●絕緣材料：熱縮套管、電容器薄膜、高壓套管、絕緣紙、絕緣鞋、絕緣橡膠手套、PCB線路板等
●儀器儀表：示波器、信號發生器、直流電源、開關電源等各類整機
●照明電器：鎮流器、道路燈、舞臺燈、手提燈等各類燈具
●電動電熱器具：電鉆、手槍鉆、切割機、打磨機、研磨機、電焊機等
●電線電纜：高壓線、光纜、電纜、硅橡膠電纜等
●電機：旋轉電機、微特電機、馬達等
●變壓器：開關電源變壓器、工頻變壓器等
●辦公設備：電腦、驗鈔機、打印機、復印機等
印制板耐壓測試系統
為滿足印制板多路耐壓測試的需求，常州致新在ZX9501S的基礎上為客戶定制開發了一套可掃描28個點的印制板耐電壓測試系統。該系統可以同時對28個點的耐壓綜合判斷，也可以單獨對每個點進行耐壓測試，并把測試結果上傳到電腦保存，供用戶查詢、統計和分析。

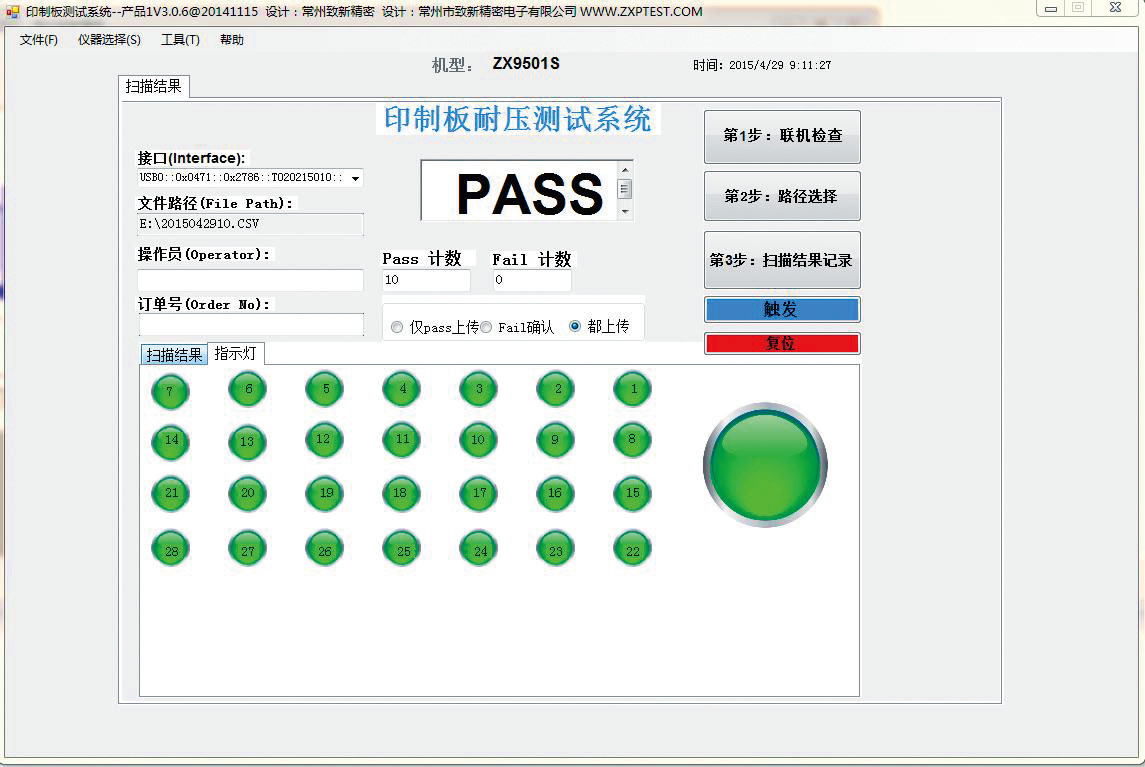

系統界面如圖所示
特色功能
■具有眾多適用功能的儀器前面板
●多通道指示燈：指示每個通道當前定義為高壓輸出端(此時紅燈亮)還是低端(此時綠燈亮)。
●常用功能快捷鍵：按對應的快捷鍵，直接跳轉到對應內容的編輯處，提高編程效率。
●U盤接口：眾多產品設置文件，想存就存。
■具有豐富接口的儀器后面板
●PLC接口：柵欄式接線端子，實現與PLC的快速連接
●HANDLER接口：輸出PASS、FAIL信號，
START、RESET信號輸入
●CONTCHECK接口：接地檢測端口，檢測被測件是否良好接地
●CYLINDER接口：電磁閥接口，提供24V電源，可直接用來驅動電磁閥
●豐富的通訊接口：RS232C，GPIB（選件）
(可選),SCANNER(可選)。
***的量測技術
電弧偵測技術
電弧是一個物理現象，常州致新精密電子經過大量的統計和客戶統計數據的反饋，將此物理現象進行了量化，使之成為可以量測的物理量。一般高阻抗電弧與電暈產生的高頻脈沖，其頻率在30kHz與1MHz之間的范圍內變動，而且持續的時間可能很短。這些脈沖常常持續不足10μs，常規的電流檢測電路是無法檢測這些脈沖的。
常州致新精密電子的耐壓儀中有一個專門的電弧偵測電路(如圖所示)，它通過一個10kHz以上頻率響應的高通濾波器將大于10kHz以上的高頻脈沖信號輸入一比較器，然后和儀器內部的一個電弧靈敏度調節器所產生的資料作比對，以判斷所測產品是否能通過設定的電弧等級(或電弧電流值)。
防電墻技術
常州致新ZX9501系列耐壓機具有GFI防電墻功能來保護測試人員(原理如圖所示)。在突發人體感電的情形下，GFI能立即切斷儀器的電壓輸出，保護操作員不受電氣傷害。GFI功能偵測從地端(EarthGND)流回的電流iH與低端電流iL，比較后若大于0.5mA，則會立即
列表掃描顯示
在多步測量時，傳統的耐壓儀往往只能看到當前的測試結果，客戶無法查看前面幾步的測試結果。ZX9501系列耐壓儀具有列表掃描顯示功能，客戶可以很方便地查看各步的測試結果，也可以很方便地比較被測件在不同測試條件下的測試結果。
