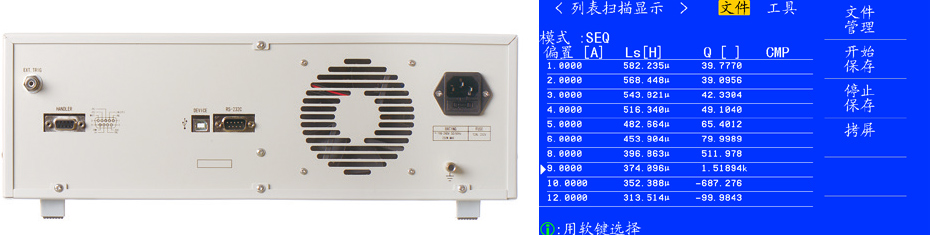

    ZX1373 系列電橋偏流一體機

    產品簡介: ZX1373是內建高頻LCR數字電橋和0~12A直流偏置電流源的電橋偏流一體機,低達0.25mA的電流分辨率,可分析電感器中鐵心的特性,作為電感器質量檢測或產品特性的分析。內置的偏流源噪聲更小,控制更. . .
    簡要說明 / INSTRUCTIONS

      ZX1373是內建高頻LCR數字電橋和0~12A直流偏置電流源的電橋偏流一體機,低達0.25mA的電流分辨率,可分析電感器中鐵心的特性,作為電感器質量檢測或產品特性的分析。內置的偏流源噪聲更小,控制更靈活,內建比較器,方便組建到電感器檢測的自動化生產線。

    性能特點 / PERFORMANCE

      ●提供單臺0-12A恒流輸出

      ●支持開路后電流自動續流功能

      ●0.25mA精細的電流步進

      ●0Hz-500kHz頻率響應

      ●單一電流、步進掃描兩種電流輸出方式

      ●圖形化操作,中英文界面

      ●內置比較器,方便組建到電感器檢測的自動化生產線

    5

    技術參數 / PARAMETER

    技術參數

    型號

    ZX1373

    顯示

    7" LCD

    操作

    實體按鍵+腳控開關

    支持測量頻率

    0Hz-500kHz

    電流范圍

    0-12A

    電流

    量程

    0mA-1.000A, 1.000A-5.000A, 5.0A-12A

    步進

    0.25mA, 1.25mA, 6.25mA

    掃描調整時間

    4ms-3600s

    ***大輸出電壓

    11V(所有電流情況下均可輸出11V電壓)

    ***大允許直流電阻

    Rmax=Vmax/I (Ω)(Rmax的計算請參照用戶手冊說明)

    ***大允許電感量

    Lmax=Vmax/(di/dt) (mH)(Lmax的計算請參照用戶手冊說明)

    量程方式

    自動

    啟動及停止控制方式

    START/STOP實體按鍵、4種腳控、總線

    連續加載***大電流時間

    保守2-3h,不間斷輸出

    功能

    儀器故障自檢;99組自定義文件管理;雙進度條指示;中英雙語;從機軟開關;實時操作;SCPI指令集;簡易雙顯計算器等

    接口

    RS232C、UsbHost、USB Device、Handler

    電源要求

    電壓:100~120 Vac或198~242 Vac

    頻率:46~64 Hz,功率大于50 VA

    溫度濕度

    0℃~40℃,相對濕度≤75%

    體積(WxHxD)

    465mmx395mmx135mm

    重量(凈重)

    9.9Kg




    技術參數

    型號

    ZX1373電橋功能參數

    測試頻率

    50Hz~200kHz,

    1.2萬多個頻率點

    測試參數

    C、L、X、B、R、G、D、Q、ESR、Rp、θ、

    |Z|、|Y|、P

    測試電平

    10mV-2Vrms

    基本準確度

    0.05% 精度表為準

    測試速度

    快速:50次/秒、中速20次/秒、慢速6次/秒

    (1kHz以上頻率)

    |Z|, R, X

    0.01 mΩ ~ 99.9999MΩ

    |Y|,G,B

    0.00001μS~99.9999S

    C

    0.00001pF~9.99999F

    D

    0.00001~9.99999

    DCR

    0.01mΩ~99.9999MΩ

    L

    0.00001μH~99999.9H

    Q

    Q0.01~99999.9

    θ(RAD)

    -3.14159~3.14159

    θ(DEG)

    -179.999°~179.999°

    Δ%

    -99.999%~99.999%

    信號源輸出阻抗

    30Ω、100Ω、10/CC

    量程方式

    自動、保持

    觸發方式

    內部、手動、自動、外部、總線

    校準功能

    開路/短路,全頻清零、點頻清零

    等效電路

    串聯、并聯

    比較器

    三檔分選,BIN0~BIN2

    PASS、HI、LOW(PASS/FAIL LED顯示)



    企業優勢 / ADVANTAGE

    用權威說話
    品質保證值得信賴

    以“工匠精神,讓測試更精準”為理念,讓“致新精密”成為
    測試測量領域用戶的優選品牌

    榮獲高新技術企業等各類認證

    注重創新放心選擇

    擁有發明專利及多項實用新型專利

    我們以“工匠精神,讓測試更精準”為理念,堅持產品的精益求精 ,持續為客戶創造價值,不斷努力,讓“致新精密”成為測試測量領域用戶的優選品牌。

    訂購信息 / ORDER

      ●1373***大12A,50Hz-200kHz電橋偏流一體機

      ●1373A***大12A,50Hz-300kHz電橋偏流一體機

      ●1373B***大12A,50Hz-500kHz電橋偏流一體機
