ZX8575MV系列電感器極性測試儀是專門針對電感器自動分選機,需要檢測電感極性而研發的儀器,可以方便地檢測生產線上電感的極性及短路開路。測試速度快,為產品質量提供可靠保證。

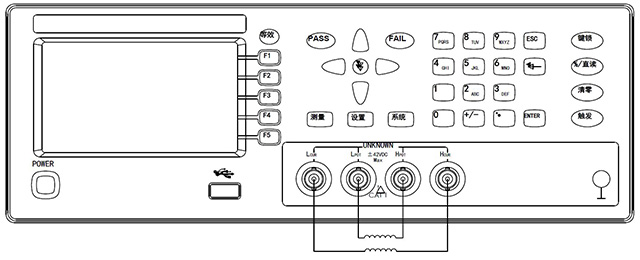

1.測試端接法(如下圖):
測試原理:通常一個電感,是無法測試極性的,必須通過與標準電感的比較,才能判斷極性;
如下圖所示,兩個電感一個是測試電感,一個是標準電感。
儀器一共四個測試端,從左到右依次為:Lcur,Lpot,Hpot,Hcur
Lpot–Hpot中間兩個測試端:連接標準電感
Lcur-Hcur外面兩個測試端:連接測試電感(被測電感)
2.極性測量界面
在極性測量界面,可設定:標稱值,Ls下限值,Ls上限值,Q下限值,Q上限值,
頻率,電平;如不連接自動化測試設備,量程請調節為:自動。
速度:快速,中速,慢速,超快
極性為:+或者-兩種情況!
特別注意:儀器面板PASS(合格)、FAIL(不合格)指示燈,僅僅是Ls_Q合格不合格的指示,與極性無關。
型號 | ZX8575MV | |
測試頻率 | 50Hz ~ 200kHz, 37個典型頻點 | |
測試參數 | L,Q,P(極性) | |
測試方式 | L0:標準電感 Lx:被測電感 | |
測試速度 | 快速:50次/秒、中速:20次/秒、慢速:6次/秒 | |
測試電平 | 50mV-2.0V,連續可調 | |
信號源阻抗 | 30Ω / 100Ω | |
量程方式 | 自動、保持 | |
觸發方式 | 內部、手動、自動、外部、總線 | |
顯示 范圍 | SH | 0.1 mΩ ~ 99.999MΩ |
P | -179.99 o ~179.99o | |
比較器 | PASS、HI、LOW(PASS/FAIL LED顯示) | |
接口 | GPIB(選件) | |
RS232C、UsbHost、Usb Device、Handler | ||
存儲器 | 內部50組,外部U盤500組文件 | |
溫度濕度 | 0℃~40℃,相對濕度≤75% | |
電源要求 | 電壓:100~120 Vac或198~242 Vac | |
頻率:46~64 Hz,功率大于50 VA | ||
體積(WxHxD) | 310mmx110mmx315mm | |
重量(凈重) | 5.5Kg |
ZX8575BT:極性測試儀
ZX8575MV:可同時測試電感和極性
