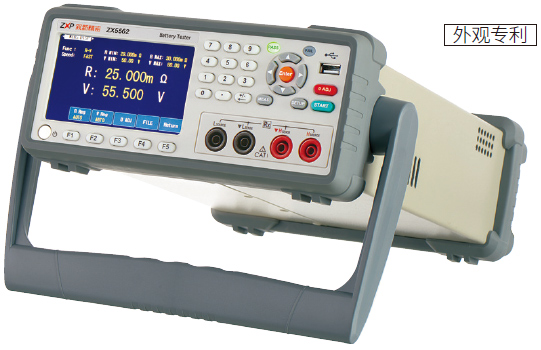

型號

ZX5562

ZX5562A

ZX5562S- N

測試參數

RV/R/V (R:交流電阻 V:直流電壓)

N路R, N路V

測試方式

交流4端測量(1kHz)

***大輸入電壓

額定輸入電壓60VDC

對地***大額定電壓60VDC

額定輸入電壓300VDC

對地***大額定電壓300VDC

額定輸入電壓60VDC

對地***大額定電壓60VDC

電阻測量量程

7檔量程:

3mΩ(***大顯示3.1000mΩ，分辨率0.1μΩ)

30mΩ(***大顯示31.000mΩ，分辨率1μΩ)

300mΩ(***大顯示310.00mΩ，分辨率10μΩ)

3Ω(***大顯示3.1000Ω，分辨率0.1mΩ)

30Ω(***大顯示31.000Ω，分辨率1mΩ)

300Ω(***大顯示310.00Ω，分辨率10mΩ)

3000Ω(***大顯示3100.0Ω，分辨率100mΩ).

測量精度

30mΩ～3000Ω量程:± 0.3%rdg.±3dgt.

(EX.FAST時需加算±3dgt.,FAST/MEDIUM時需加算±2dgt.) 3mΩ量程:± 0.3%rdg.±10dgt.

(EX.FAST時需加算±30dgt.,FAST時需加算±10dgt.,MEDIUM時需加算±5dgt.)

電壓測量量程

DC6V(分辨率10μV) DC60V（分辨率100μV）

兩檔切換

DC6V(分辨率10μV) DC60V（分辨率100μV）

DC300V(分辨率1mV) 三檔切換

DC6V(分辨率10μV) DC60V（分辨率100μV）

兩檔切換

采樣時間

EX.FAST：4ms，FAST：12ms，MEDIUM:42ms，SLOW:157ms(上述為一個參數測量、電源頻率為50Hz的***快時間，

具體視測試項目、電源頻率而定)

全測量時間

響應時間+采樣時間（阻抗/電壓一起約1ms的響應時間。僅供參考，具體視測試流程和被測物而定）

比較器

獨立判斷：HI/IN/LO(電壓，阻抗逐一獨立判斷)，

綜合判斷（PASS/FAIL.阻抗判斷結果和電壓判斷結果的與運算），

LED燈顯示，蜂鳴器報警，外部I/O輸出

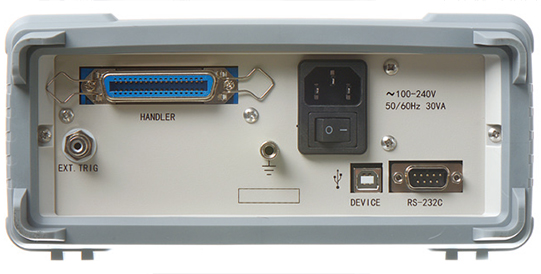

外部接口

Handler I/O,RS-232C,USB

電源要求

AC:85-242V ，47～63Hz，15VA

體積(W*H*D)

215mm*87mm*335mm (凈尺寸)

235mm*105mm*360mm(加護套后)

重量

3.6kg

附件

說明書×1，電源線×1，（選配測試線）
