阻抗分析儀

ZX8590高頻精密阻抗分析儀

產品簡介： ZX8590系列高頻精密阻抗分析儀：使用自動平衡電橋技術及四端對開爾文測試端、測量頻率范圍涵蓋20Hz~25MHz，***小分辨率1mHz，基本測量精度可達0.05%。ZX8590同時具有阻抗分析儀的. . .

立即聯系我們

0519-86585866

產品視頻 / VIDEO

簡要說明 / INSTRUCTIONS

　　ZX8590系列高頻精密阻抗分析儀：使用自動平衡電橋技術及四端對開爾文測試端、測量頻率范圍涵蓋20Hz~25MHz，***小分辨率1mHz，基本測量精度可達0.05%。

　　ZX8590同時具有阻抗分析儀的繪圖功能和LCR表測量功能，其高精度、寬頻率范圍可以滿足元件與材料大部分低壓參數的測量要求，可廣泛應用于諸如電感器、電容器、電阻器、傳聲器、諧振器、液晶顯示器、變?nèi)荻O管、變壓器等進行阻抗性能的研究分析及生產線QC檢驗。

性能特點 / PERFORMANCE

　　●自動平衡技術電橋，4端對開爾文測試端

　　●提供內部直流偏壓-5V～+5V

　　●可選配內部±40V偏置電壓源

　　●簡體中文、英文操作語言

　　●分檔測量、列表掃描、繪圖掃描、開路、短路、負載校正等等功能

●繪圖掃描無繼電器跳動噪聲及等待延時

　　●配備電導率σ·介電常數ε的運算功能

　　●進行測試數據、測試條件保存（U盤或內部）

　　●繪圖掃描圖像直接拷屏到U盤功能

　　●加強的測試端保護功能

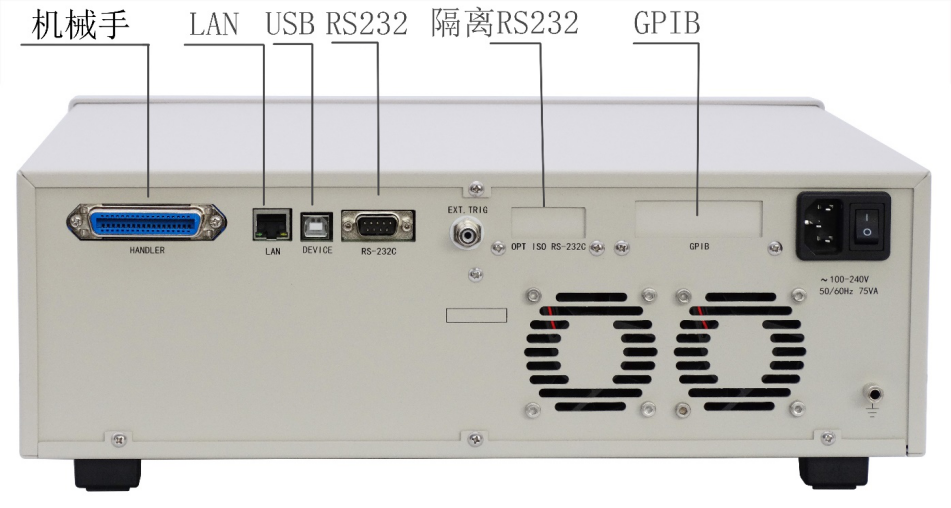

　　●USB、GPIB、RS232、LAN等上位機連接接口

技術參數 / PARAMETER

測量參數		C、L、X、B、R、G、D、Q、ESR、Rp、θ、\|Z\|、\|Y\|、P、σ、ε
測量電平		0.005-5Vrms(<=1MHz)
測量電平		0.005-1Vrms(>1MHz)

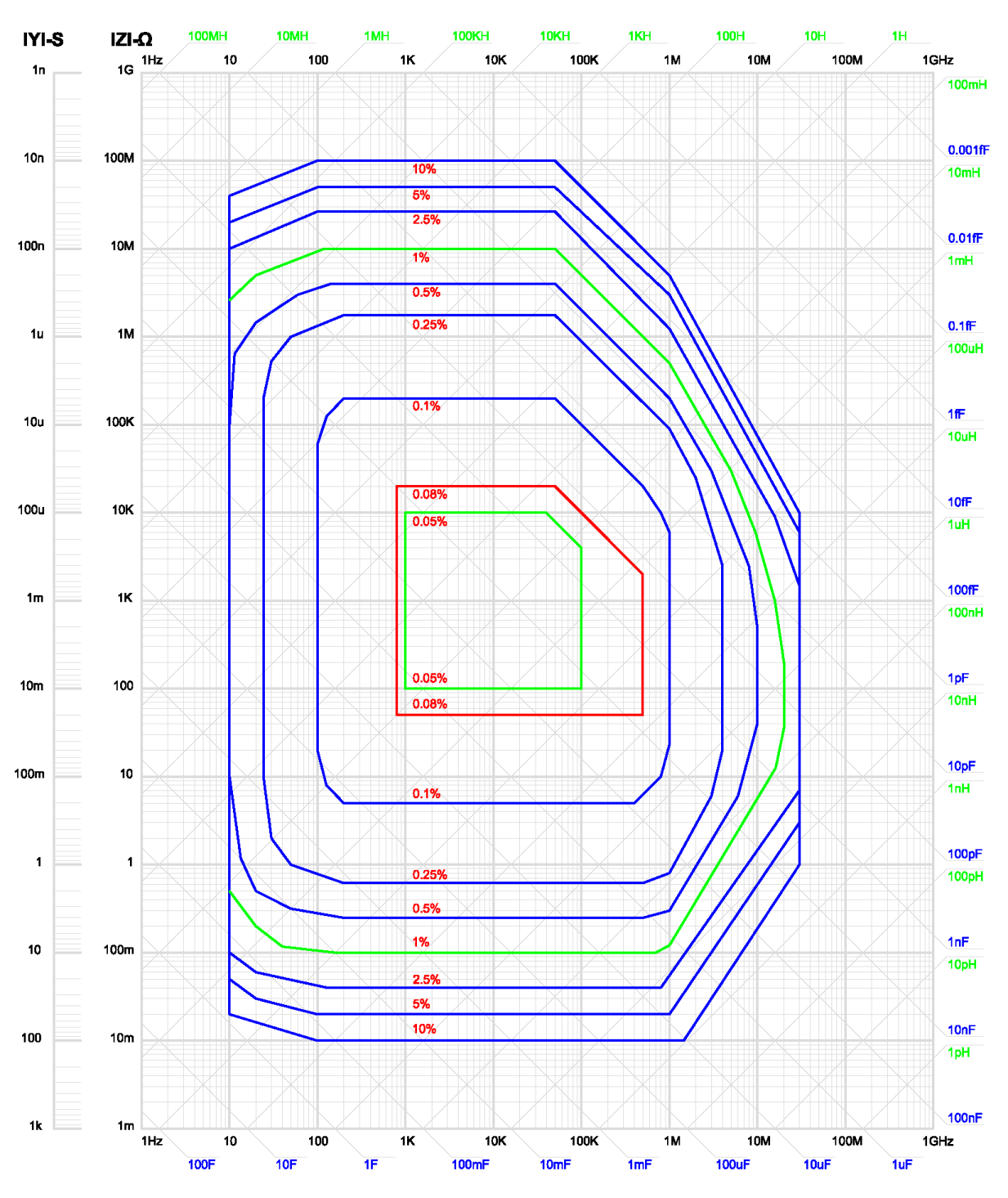

基本準確度		0.05%, 具體見公司相關企業標準
測量速度		快速:100次/秒、中速20次/ 秒、慢速6次/秒
	\|Z\|,R,X	0.01 mΩ～99.9999MΩ
	\|Y\|，G， B	0.00001μS～99.9999S
	C	0.00001pF～9.99999F
	D	0.00001～9.99999
	L	0.00001μH～99999.9H
	Q	0.01～99999.9
顯示范圍	θ(RAD)	-3.14159～3.14159
	θ(DEG)	-179.999 °～179.999°
	Δ%	-999.999%～999.999%
內部直流		-5V～+5V
偏置電壓		-5V～+5V
內部偏置選件		可選配±100mA、±40V偏置電壓源
量程方式		自動、保持
觸發方式		內部、手動、自動、外部、總線
校準功能		開路/短路、掃頻清零、點頻清零
等效電路		串聯、并聯
比較器		十檔分選，BIN0～BIN9、NG、AUX
比較器		PASS、HI、LOW(PASS/FAILLED顯示)
接口		RS232C、UsbHost、USB Device、Handler、GPIB（選件）
溫度濕度		0℃～40℃，相對濕度≤75%
電源要求		100～120 Vac或198～242 Vac
電源要求		46～64 Hz，功率大于75 VA
體積(WxHxD)		400mmx132mmx410mm
重量（凈重）		8.5Kg

企業優勢 / ADVANTAGE

用權威說話
品質保證值得信賴

以“工匠精神，讓測試更精準”為理念，讓“致新精密”成為
測試測量領域用戶的優選品牌

榮獲高新技術企業等各類認證

注重創新放心選擇

擁有發明專利及多項實用新型專利

我們以“工匠精神，讓測試更精準”為理念，堅持產品的精益求精，持續為客戶創造價值，不斷努力，讓“致新精密”成為測試測量領域用戶的優選品牌。

訂購信息 / ORDER

　　●ZX8590-5M：20Hz-5MHz阻抗分析儀+LCR表

　　●ZX8590-10M：20Hz-10MHz阻抗分析儀+LCR表

　　●ZX8590-15M：20Hz-15MHz阻抗分析儀+LCR表

　　●ZX8590-20M：20Hz-20MHz阻抗分析儀+LCR表

　　●ZX8590-25M：20Hz-25MHz阻抗分析儀+LCR表

主要附件 / ENCLOSURE

5f9b6edf74e5e

其他信息 / OTHERS

自動平衡電橋技術

以往低端簡化的運放阻抗測量電路如下圖：

以上電路在實際運作時，隨著頻率的升高，虛地點會越來越不理想，導致流過被測件DUT的電流信號不能全部進入IV轉換標準電阻Rr，所以會造成測量誤差越來越大。

而ZX8590使用的自動平衡電橋測試原理，把上圖簡易的測量運放改進成：Lpot檢零電路，0度90度解調調制電路，Lcur高頻驅動電路等等組成的負反饋網絡。從而保證了測量電路的虛地端更接近理想。下面2圖是簡易運放阻抗測量電路以及自動平衡電橋阻抗測量電路Lcur（虛地點）的波形實測對比：

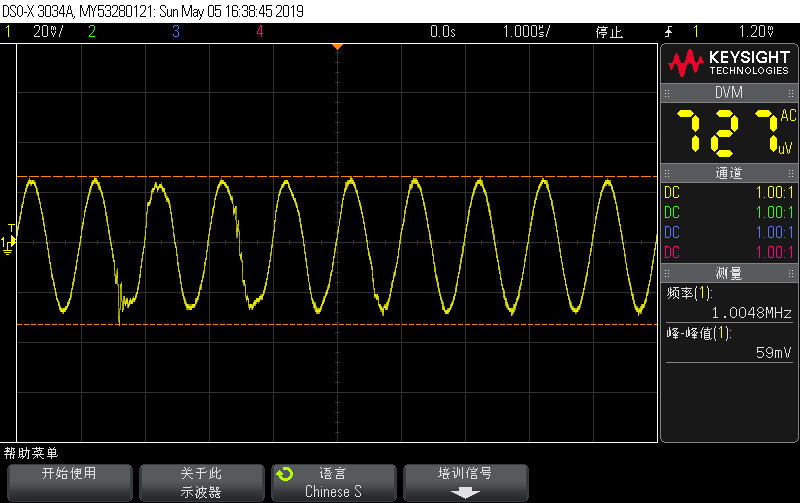

使用簡易運放阻抗測量電路1MHz測量6.8nF Lcur（虛地點）實測波形如下：

而使用自動平衡電橋阻抗測量電路1MHz測量6.8nF Lcur（虛地點）實測波形如下：

以上可見，使用簡易運放阻抗測量電路虛地端電壓峰峰值高達59mV，而使用自動平衡電橋原理的虛地端電壓峰峰值僅為2mV，所以：使用自動平衡電橋的虛地性能遠遠好于使用一個簡易運放做測量的電路。

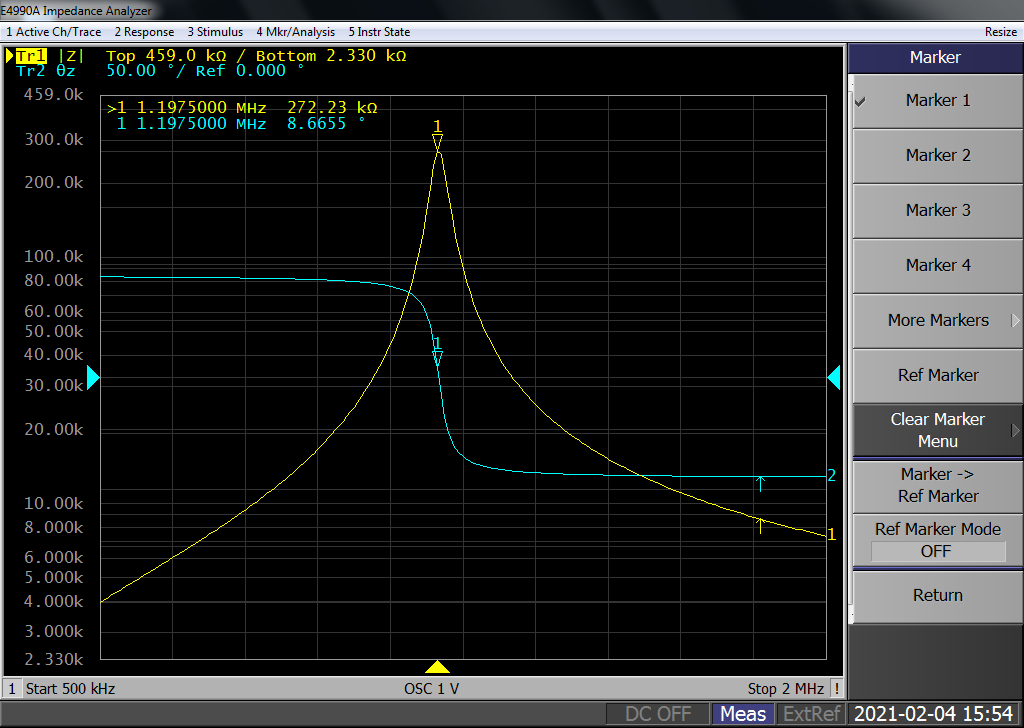

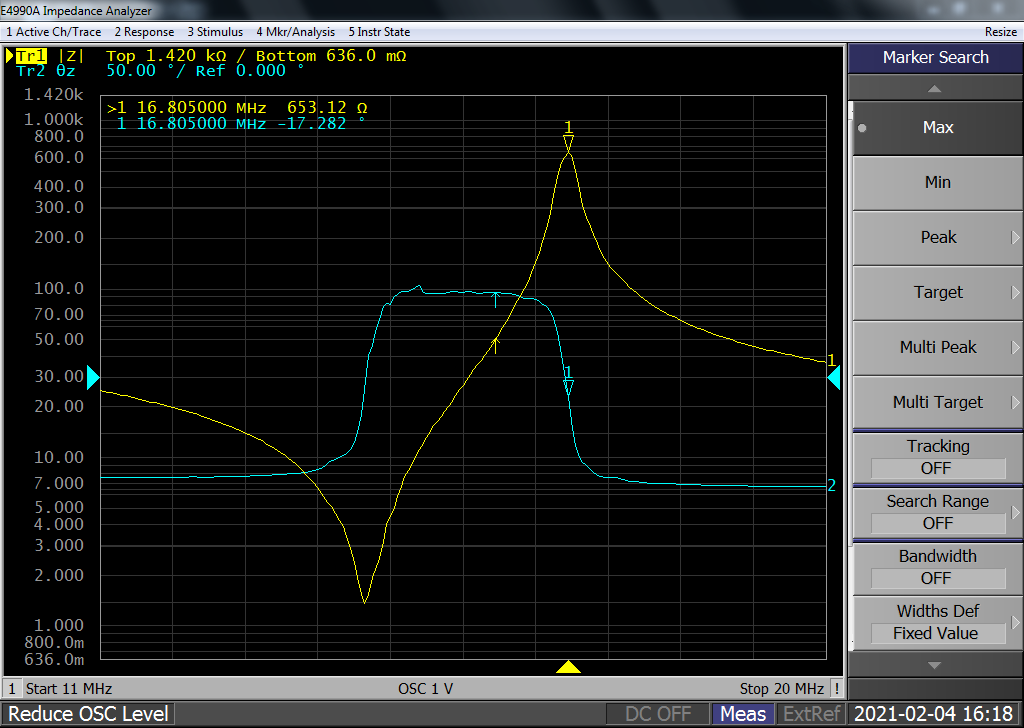

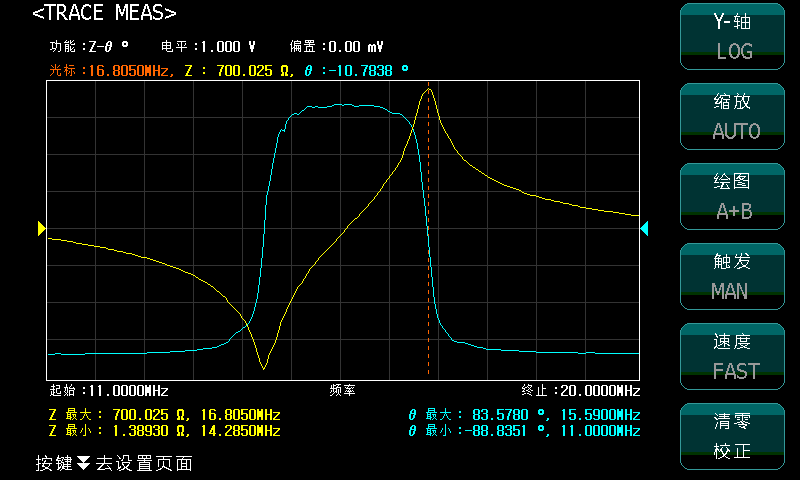

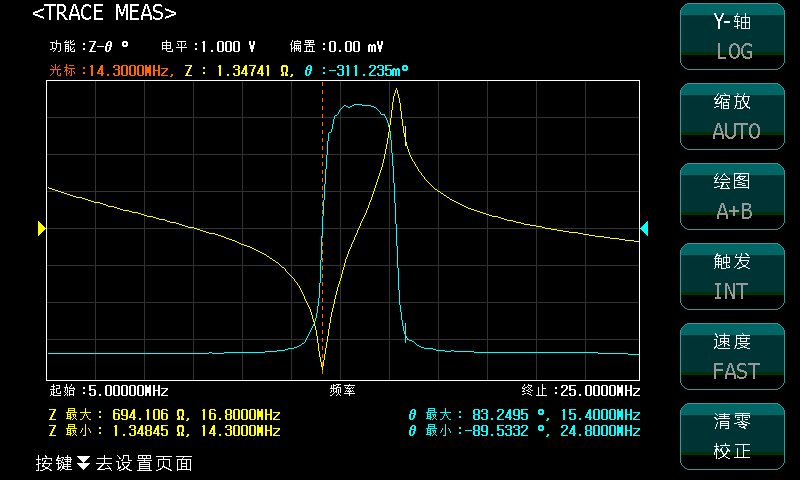

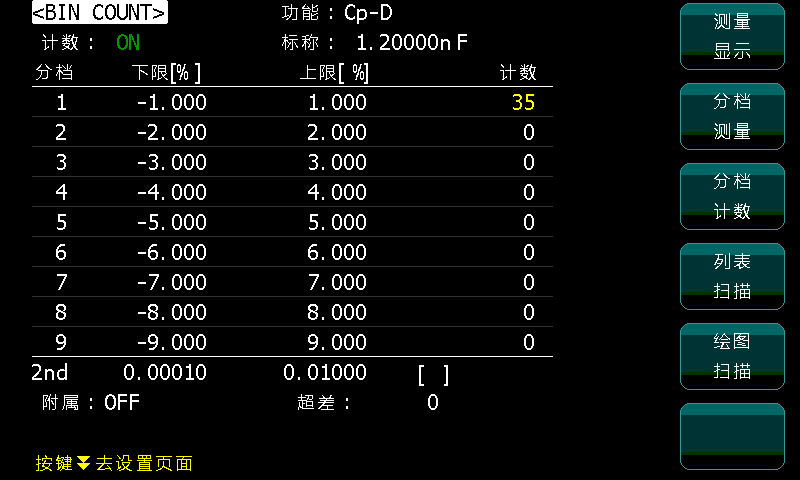

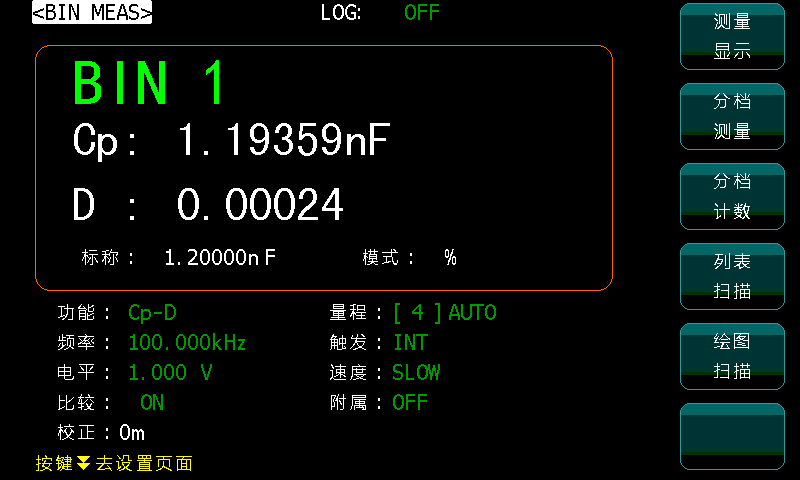

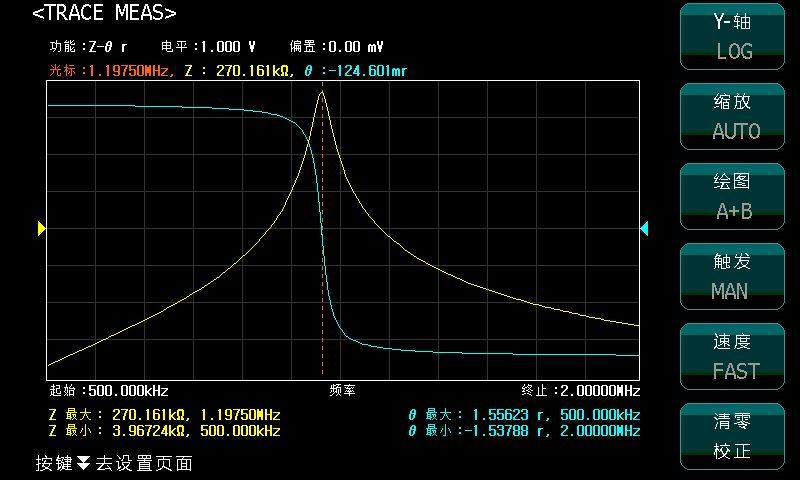

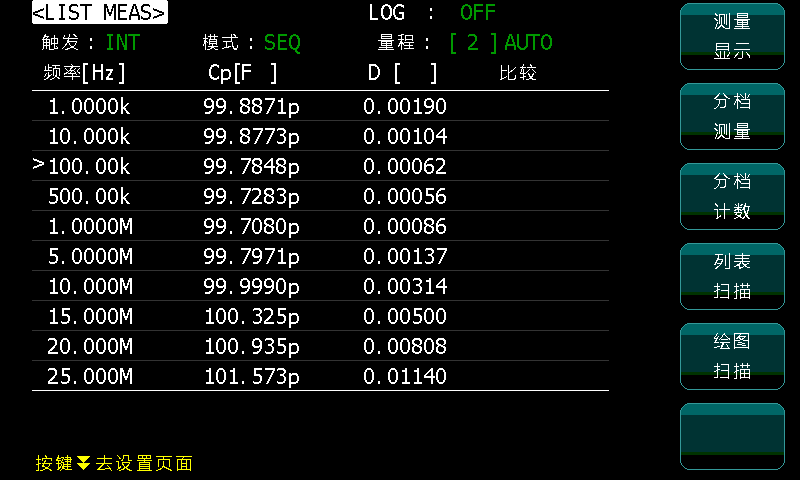

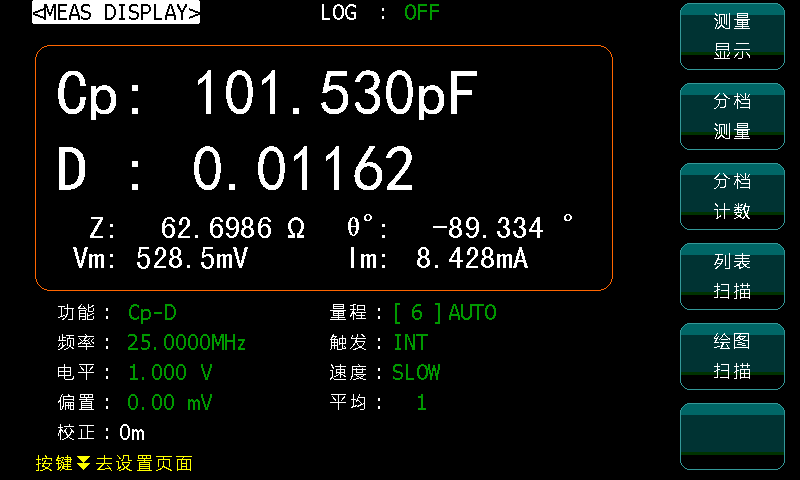

主要測量頁面
