簡要說明

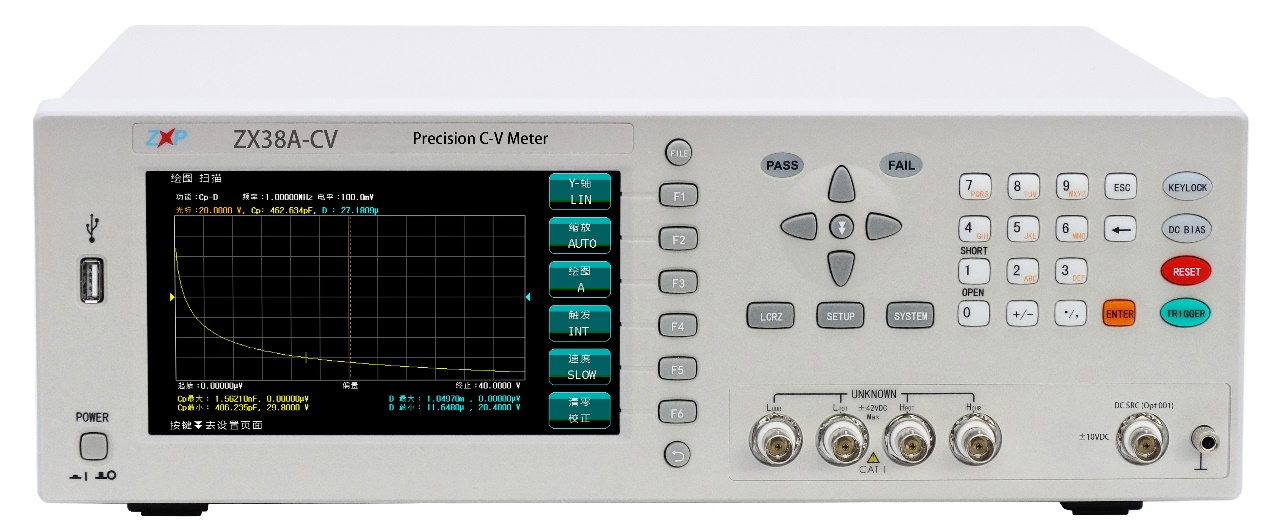

ZX38A-CV半導體C-V特性測試儀：使用自動平衡電橋技術及四端對開爾文測試端、測量頻率范圍涵蓋20Hz~2MHz，***小分辨率1mHz，基本測量精度可達0.05%。

主要用于測試半導體器件PN結的勢壘電容在不同偏壓(V)下的電容量(C)。ZX38A-CV半導體C-V特性測試儀除了可以連接電腦上位機軟件掃描分析功能外，還提供在儀器大屏液晶顯示器上直接顯示C-V掃描曲線分析功能。這樣客戶不再需要為每臺儀器配置一臺電腦。這種方式既保證了測試效率，又降低了測試成本、還方便客戶在生產線上使用。還可以把儀器屏幕上顯示圖形和測試數據直接拷貝到U盤。

本儀器還可以測試MOS管的輸入電容Ciss，輸入電阻Rg等參數。同時提供了內置±10VDC電壓源方便客戶測試3端管子。

訂購信息

●ZX38-CV：20Hz-1MHz 半導體C-V特性測試儀

●ZX38A-CV：20Hz-2MHz 半導體C-V特性測試儀

性能特點

●自動平衡技術電橋，4端對開爾文測試端

●提供內部直流偏壓-40V～+40V

●簡體中文、英文操作語言

●繪圖掃描、開路、短路、負載校正等等功能

●進行測試數據、測試條件保存（U盤或內部）

●繪圖掃描圖像直接拷屏到U盤功能

●加強的測試端保護功能

●USB、GPIB(選件)、RS232、LAN（選件）等上位機連接接口

自動平衡電橋技術

ZX38A使用的自動平衡電橋測試原理，把以往簡易的測量運放改進成：Lpot檢零電路，0度90度數字檢相及調制解調電路，Lcur高頻驅動電路等等組成的矢量負反饋網絡。從而保證了測量電路的虛地端更接近理想。自動平衡電橋技術能夠更好的抵消疊加偏壓對電容測量造成的誤差。

配備多種接口
